Detailinformation:
Die Wartehalle Ü 4310 ist eine futuristische und vielseitige Lösung für den Einsatz im ÖPNV. Ihr schlankes Design mit freitragendem Pultdach, großen Glasflächen und hochwertigen Stahlelementen setzt Akzente im städtisch und ländlichen Umfeld. Die Konstruktion der Überdachungsanlage im Raster von 1.500 mm, ist typengeprüft.
Abmessung: Höhe: 3.110 mm (lichte Höhe 2.200 mm), Schneelast Sk= 0,93 kN/m².
Rahmenkonstruktion: Freitragende, modulare Stahlkonstruktion aus verzinkten Präzisionsstahlrohr-Stützen (rechteckiger Querschnitt 120 x 80 x 5 mm). Die auskragenden Dachträgerelemente aus T-Stahl werden durch einen Rundstahlverband befestigt. Zwei Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei +/- 0 mm nach unseren Plänen. Dachkonstruktion: Die Dacheindeckung erfolgt mit einer lichtdurchlässigen weißen Verbundsicherheitsverglasung (VSG) entsprechend der Empfehlung des Gemeindeunfallverbandes. Die einzelnen Dachscheiben liegen auf feuerverzinkten Tragelementen im Abstand von je 0,75 m auf. Regenrinne aus mehrfach gekantetem und ausgesteiftem Stahlblech mit Wasserspeier. Ausführung: Allseitig offen, ohne Rück- und Seitenwände, die auf Anfrage einfach nachrüstbar sind. Standsicherheit: Die Konstruktion ist typengeprüft und zulässig für die Windlastzonen I-III. Eine zusätzliche Prüfung der Statik wird nicht benötigt. Lieferform: Die Lieferung erfolgt als Bausatz zur einfachen Selbstmontage. Montagepläne und Bodenbefestigungsmaterial (Dübel) liegen der Lieferung bei. Farbe/Beschichtung: Die gesamte Stahlkonstruktion ist im Duplex-System feuerverzinkt und mit umweltfreundlichem
Zweikomponentenlack lackiert. Korrosionsschutzklasse: C4 medium. Stahlkonstruktion: RAL nach Wahl (ausgenommen sind Perl- und Signalfarben).

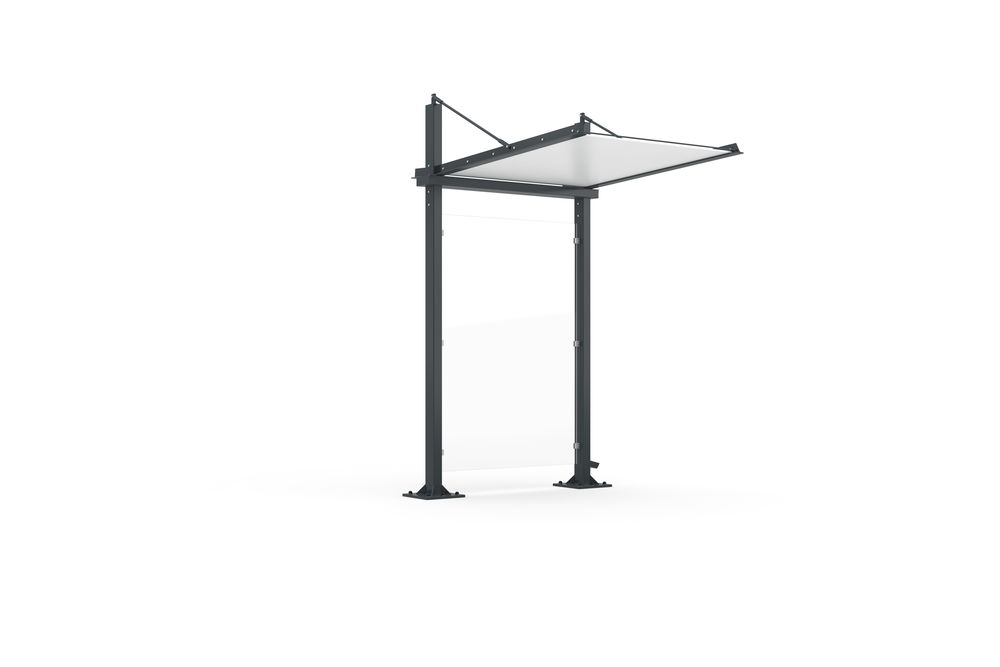

Ü 4311
einseitige Ausführung, Breite: 168 cm, Tiefe: 207 cm

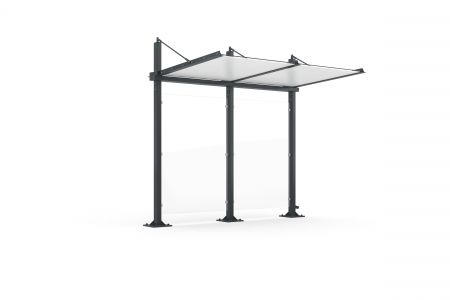

Ü 4312
einseitige Ausführung, Breite: 316 cm, Tiefe: 207 cm

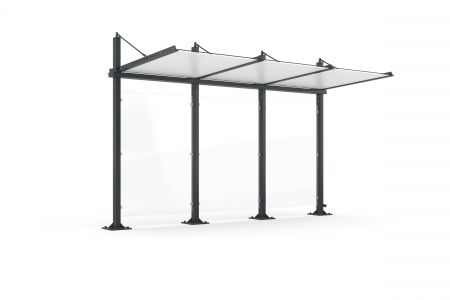

Ü 4313
einseitige Ausführung, Breite: 464 cm, Tiefe: 207 cm

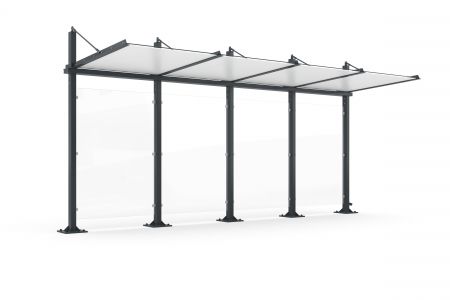

Ü 4314
einseitige Ausführung, Breite: 612 cm, Tiefe: 207 cm

Ü 4315

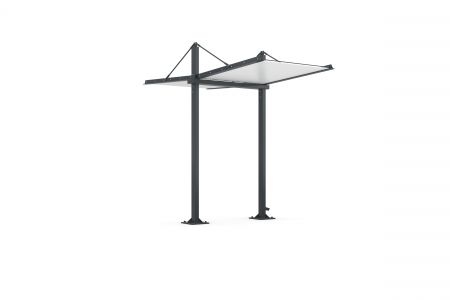

doppelseitige Ausführung, Breite: 168 cm, Tiefe: 361 cm

Ü 4316

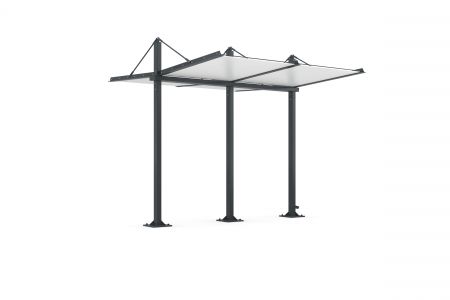

doppelseitige Ausführung, Breite: 316 cm, Tiefe: 361 cm

Ü 4317

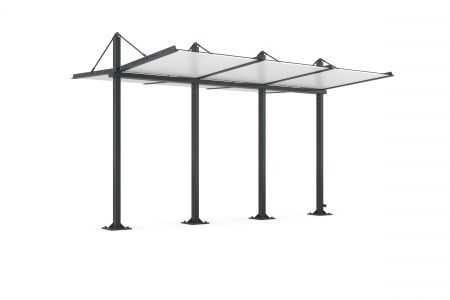

doppelseitige Ausführung, Breite: 464 cm, Tiefe: 361 cm

Ü 4318

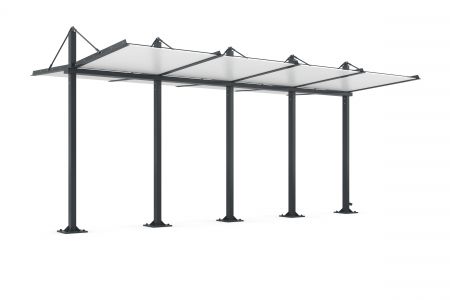

doppelseitige Ausführung, Breite: 612 cm, Tiefe: 361 cm
